Frame Overview¶
本フレームは Intercomあり / なし の2構成があります。
Intercomあり - Rev v1.1.0¶

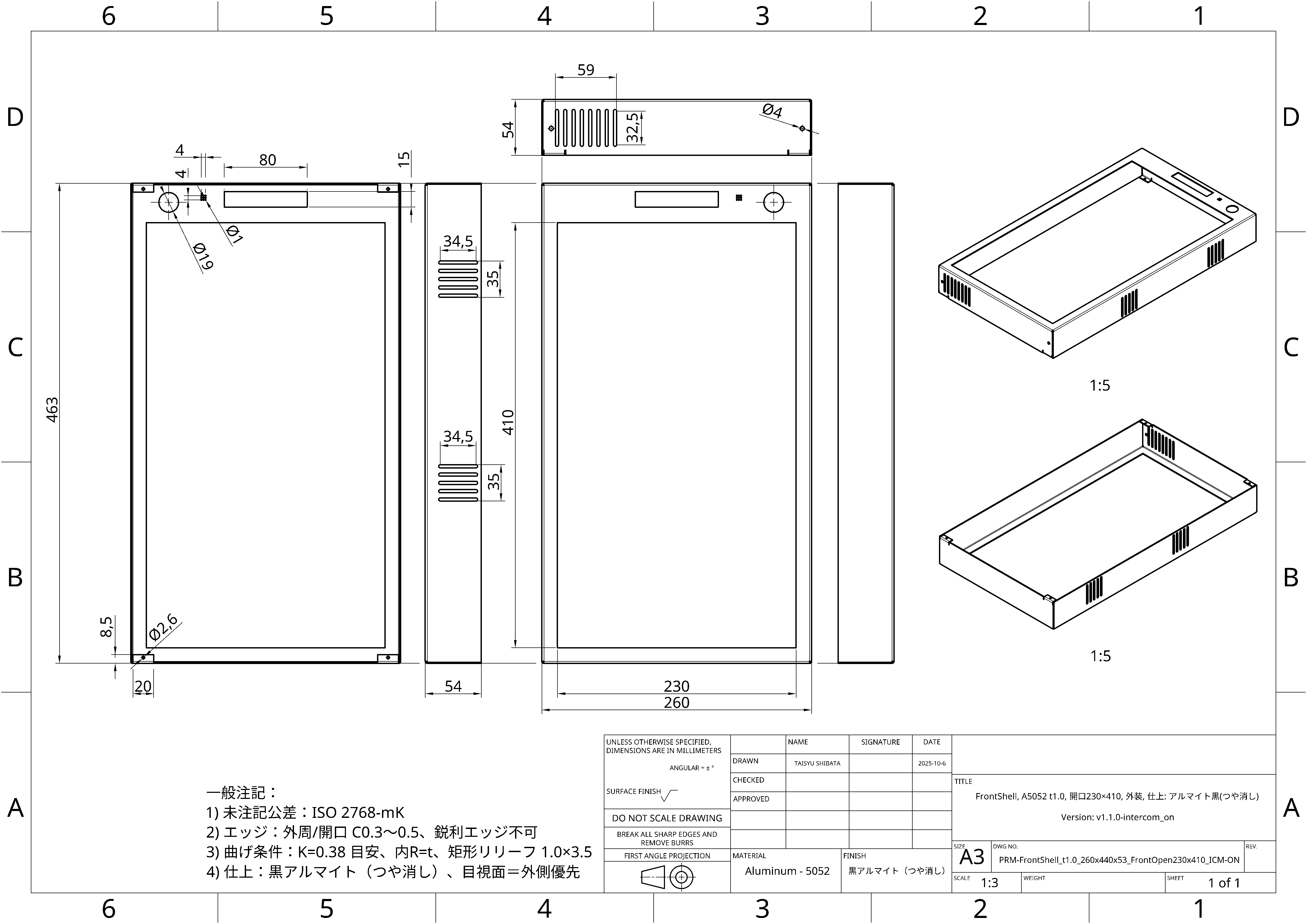

- Body (Front Shell, t1.0 / Intercom)

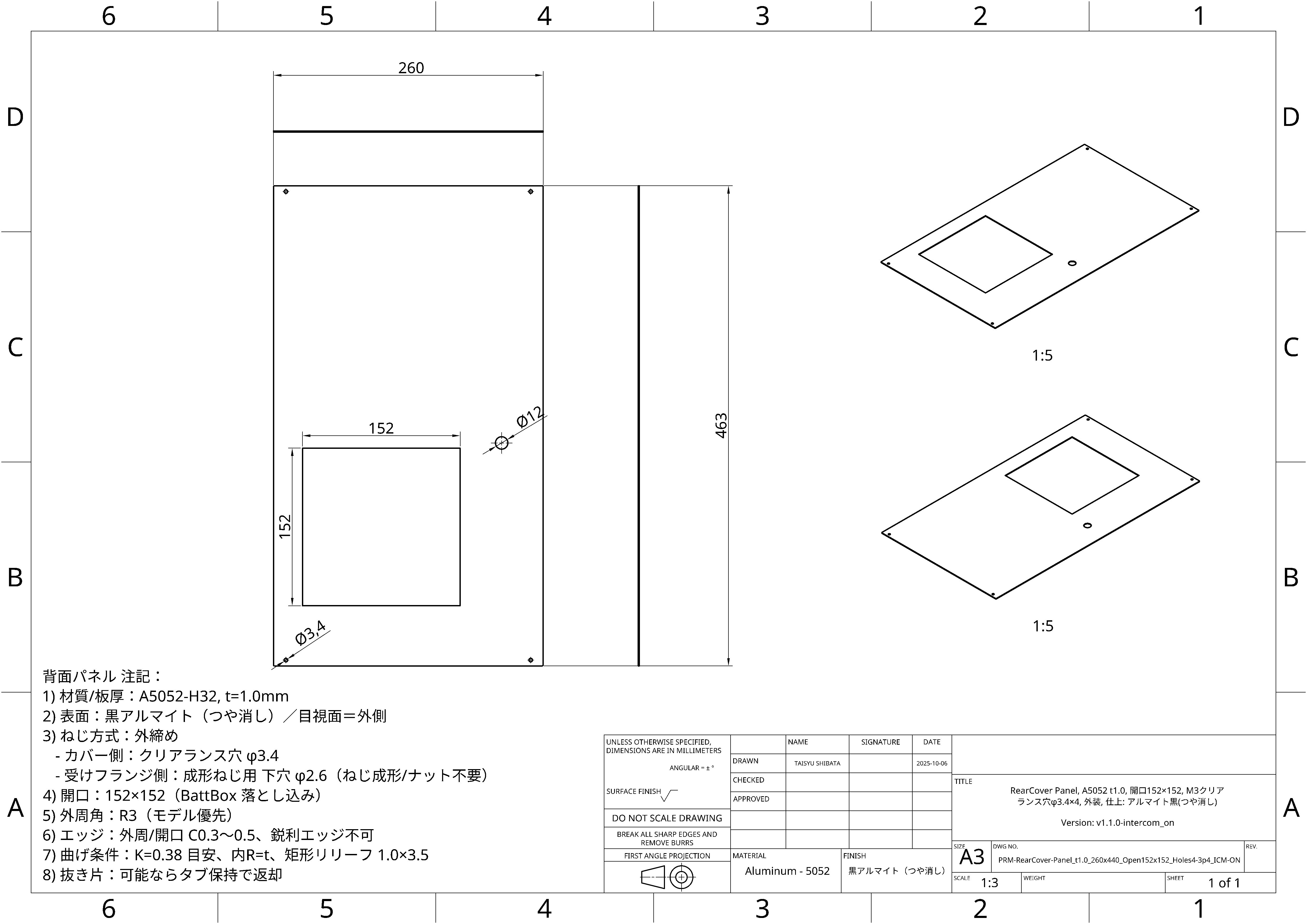

- Rear Cover (Panel, t1.0 / Intercom)

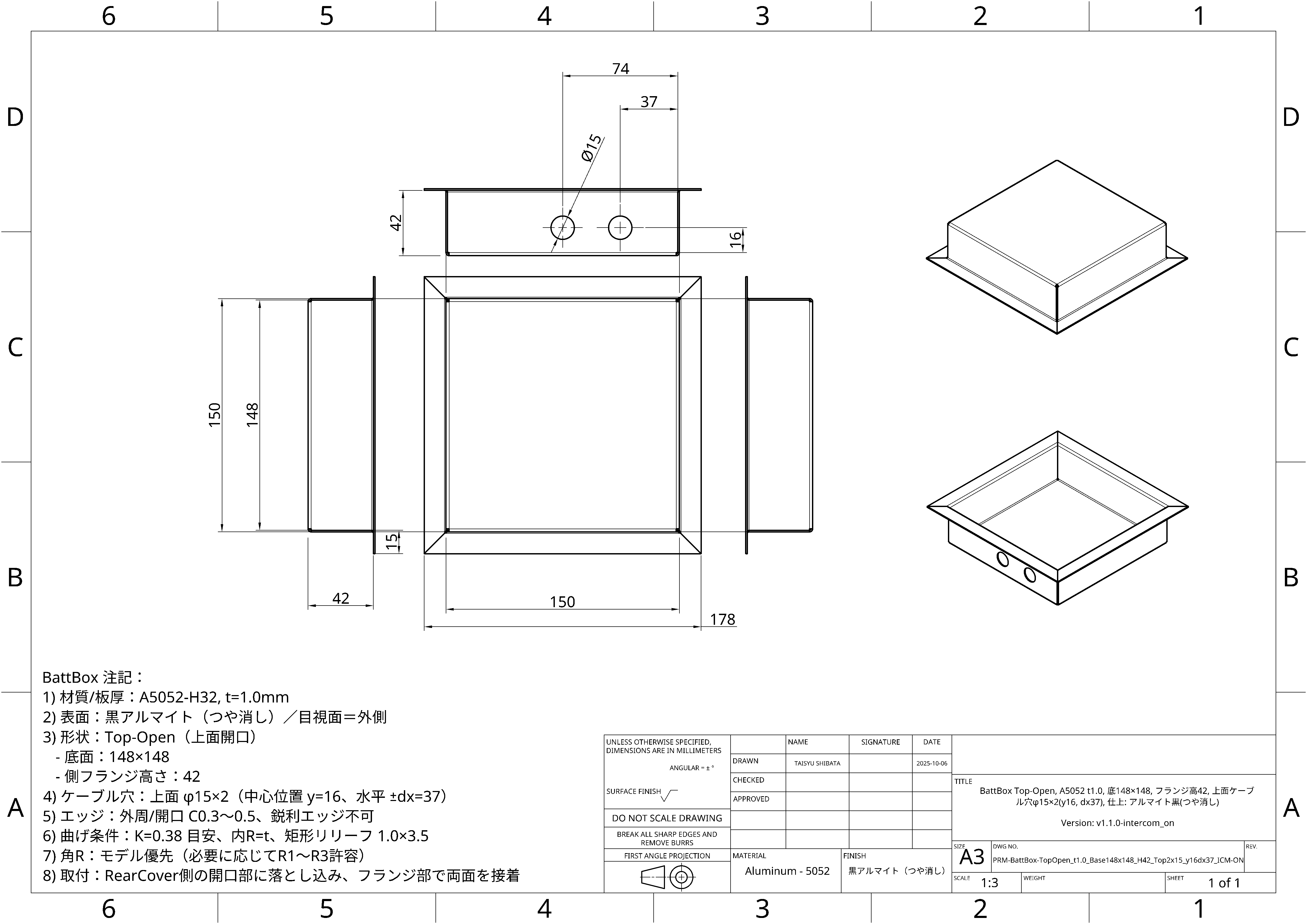

- Battery Box (Top Open, t1.0 / Intercom)
外形・重量（Intercomあり）¶
- 寸法（W × D × H）: 463 × 260 × 54 mm
- 重量: 2.7 kg（バッテリー含まず）
Intercomなし - Rev v1.0.1¶

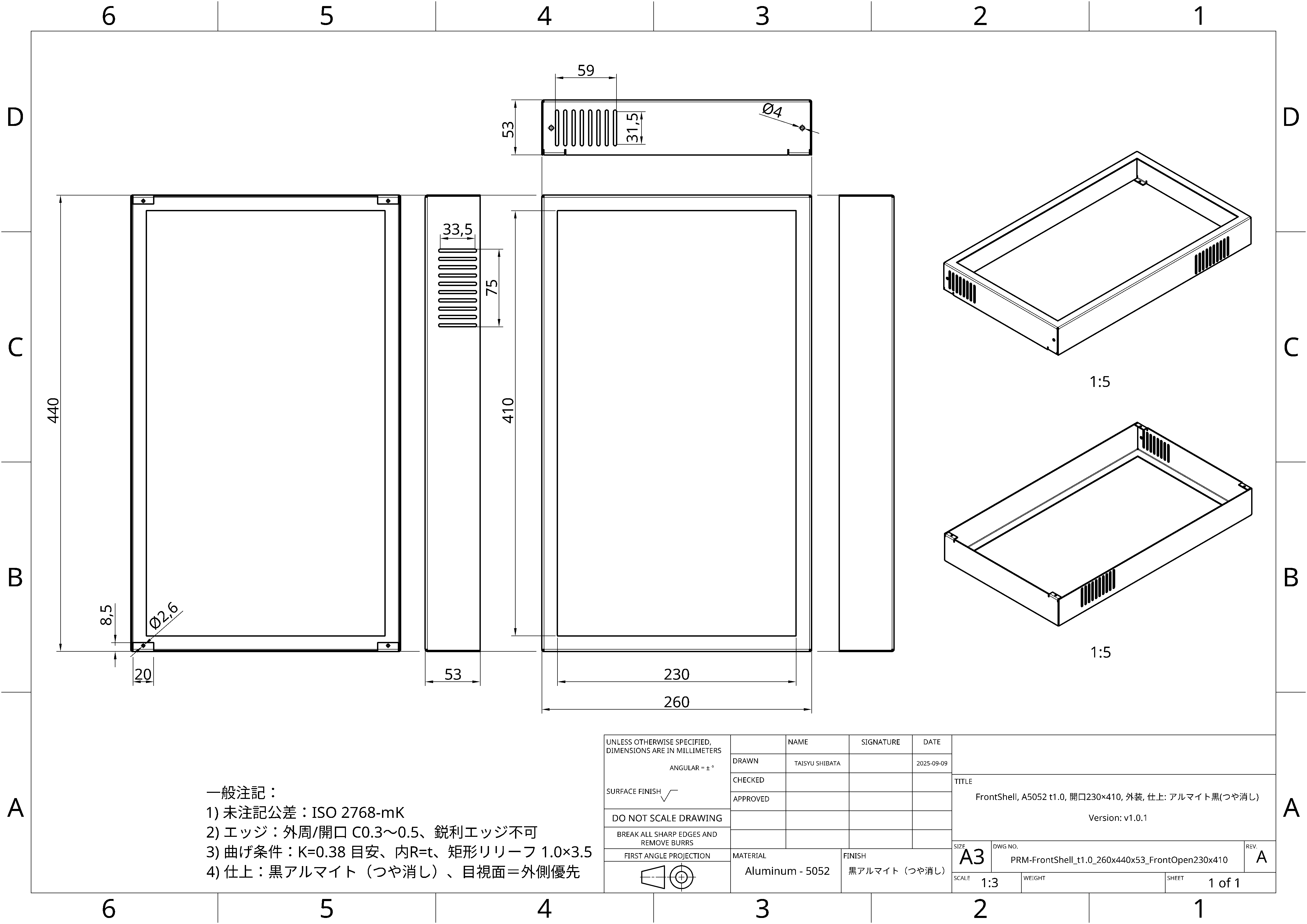

- Body (Front Shell, t1.0)

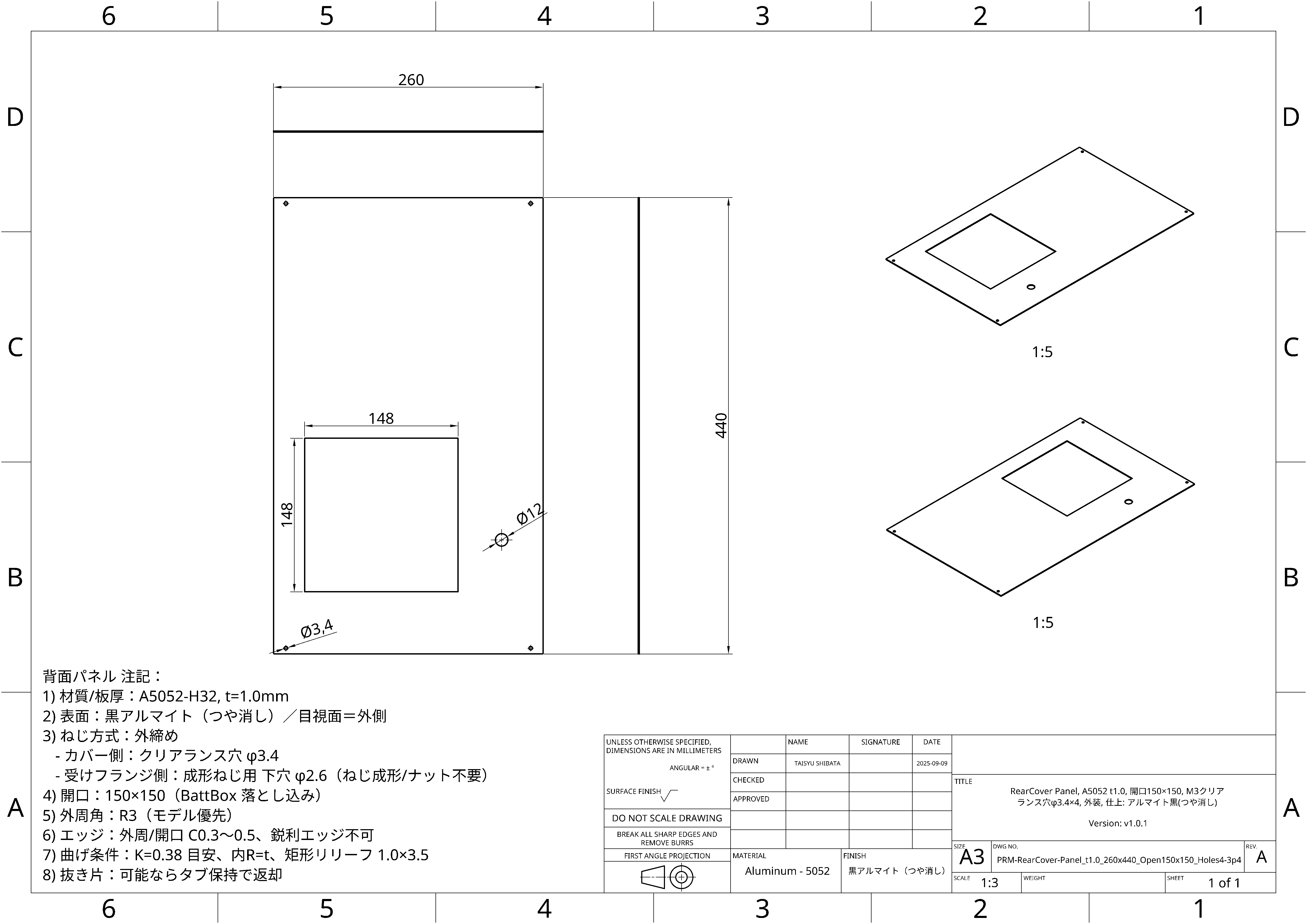

- Rear Cover (Panel, t1.0)

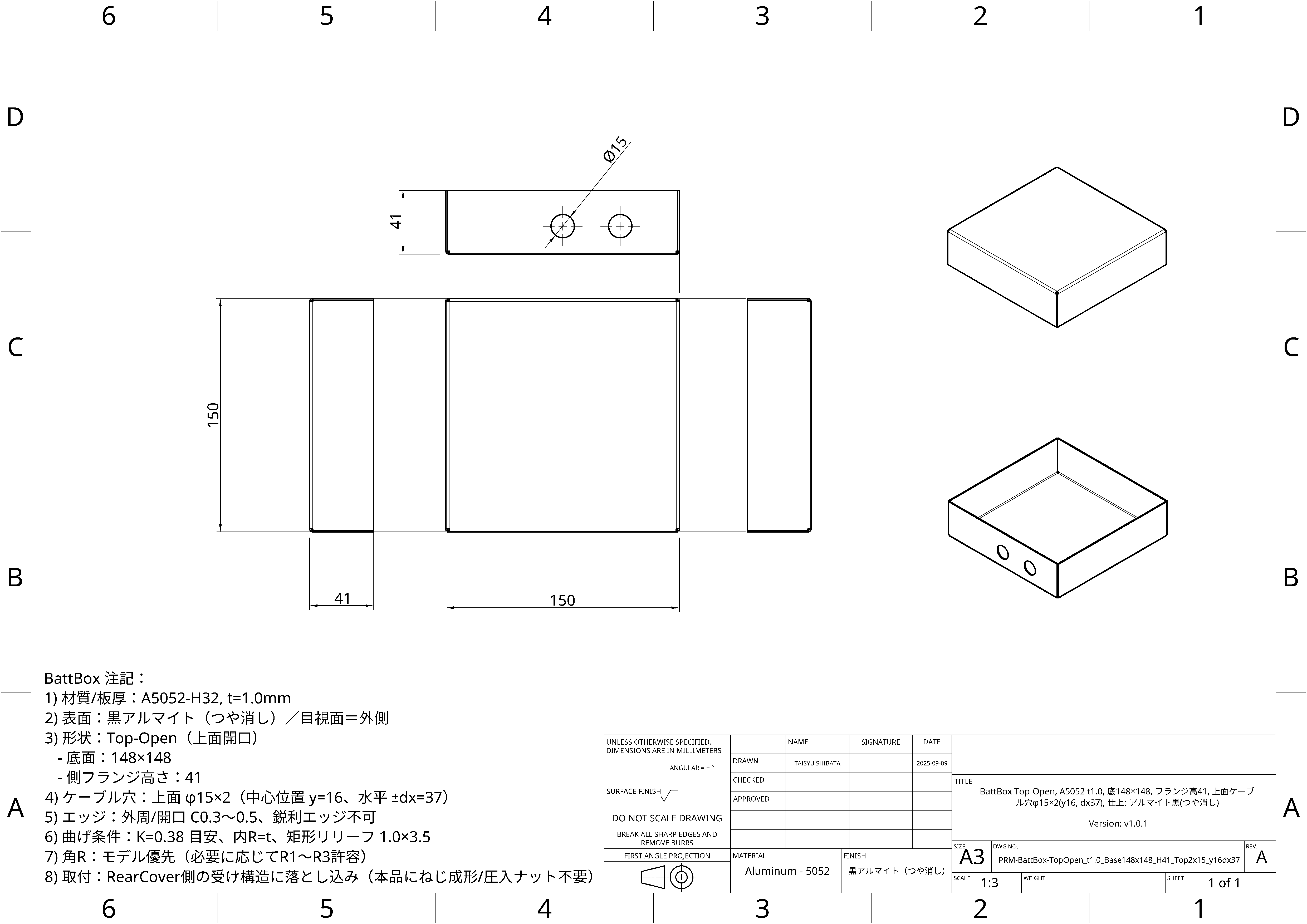

- Battery Box (Top Open, t1.0)
外形・重量（Intercomなし）¶
- 寸法（W × D × H）: 440 × 260 × 53 mm
- 重量: 2.4 kg（バッテリー含まず）
取付・座標系¶
- 原点: 前面開口部中央
- 軸: +X=右 / +Y=上 / +Z=前
- 取り付け穴・ねじ規格: 後で追記
TODO¶
- 図面PDFの寸法番号と本文の寸法リストを対応付け
- 逃がし寸法・最小曲げR・ケーブル取り回しの注意を追記
- 組立手順（関連:
mechanical/assembly.md）へのリンク追加
